بررسی انواع، کاربردها، استانداردها و روش تشخیص لوله بدون درز
اگر در پروژه های EPC نفت، گاز، پتروشیمی یا حتی تاسیسات صنعتی با لوله کشی سروکار داشته باشید، احتمالا اسم لوله مانیسمان را زیاد شنیده اید. این نوع لوله به دلیل نداشتن درز جوش، یکی از گزینه های مهم برای خطوطی است که فشار، دما یا حساسیت سرویس در آنها بالاست.
اما لوله مانیسمان دقیقا چیست؟ چه تفاوتی با لوله درزدار دارد؟ چه استانداردهایی برای تولید آن استفاده می شود و هنگام خرید باید به چه مشخصاتی توجه کرد؟
در این مقاله از پارس اکتان، این موضوع را از نگاه کاربردی بررسی می کنیم.
لوله مانیسمان چیست؟
لوله مانیسمان یا Seamless Pipe به لوله ای گفته می شود که در فرآیند تولید آن، درز جوش طولی وجود ندارد. این لوله معمولا از یک شمش فولادی تولید می شود که پس از حرارت دادن، با روش هایی مانند سوراخ کاری و نورد به شکل لوله درمی آید.
نبودن درز جوش باعث می شود ساختار لوله در تمام محیط آن یکپارچه باشد. البته این موضوع به معنی شکست ناپذیر بودن لوله نیست؛ انتخاب صحیح متریال، ضخامت، استاندارد و روش ساخت همچنان اهمیت زیادی دارد.
یکی از اشتباهات رایج این است که تصور کنیم هر لوله بدون درز را می توان برای هر فشار و دمایی استفاده کرد. در عمل، مشخصات فنی لوله باید با شرایط طراحی پروژه مطابقت داشته باشد.
چرا به آن مانیسمان می گویند؟
نام «مانیسمان» در بازار ایران بیشتر به عنوان یک نام رایج برای لوله های بدون درز استفاده می شود. ریشه این نام به خانواده مانیسمان و روش تولید لوله های بدون درز مربوط است.
به همین دلیل ممکن است در بازار ایران فروشنده بگوید «لوله مانیسمان»، در حالی که اصطلاح فنی و بین المللی مورد استفاده در استانداردها معمولا Seamless Pipe است.
پس:
لوله مانیسمان = لوله بدون درز = Seamless Pipe
البته نام مانیسمان به تنهایی مشخص کننده استاندارد، گرید یا کیفیت لوله نیست.
درواقع مانیسمان یکی از فرآیندهای تولید تولید سیملس است که بنیانگذار این روش مهندسی آلمانی به نام Mannesmann بوده است. لوله های سیملس یا بدون درز معمولا از یکی از متدهای زیر ساخته می شوند:
- روش مندریل
- روش مانیسمان
- روش اکستروژن
- روش فورجینگ
ولی در بین عموم بازار ایران، لوله بدون درز با عنوان لوله مانیسمان شناخته شده و به فروش می رسد.
لوله مانیسمان چگونه تولید می شود؟
فرآیند تولید لوله بدون درز می تواند بسته به روش تولید و ابعاد محصول متفاوت باشد، اما به صورت ساده می توان آن را این طور تصور کرد:
- ابتدا شمش فولادی یا Billet آماده می شود.
- شمش تا دمای مناسب حرارت داده می شود.
- با استفاده از فرآیند سوراخ کاری، یک حفره در مرکز آن ایجاد می شود.
- قطعه تحت عملیات نورد و کاهش قطر قرار می گیرد.
- ضخامت و قطر لوله به ابعاد مورد نظر نزدیک می شود.
- عملیات حرارتی، صافکاری و پرداخت سطحی در صورت نیاز انجام می شود.
- در نهایت تست ها و بازرسی های مورد نیاز روی لوله انجام می شود.
نکته مهم اینجاست که کیفیت نهایی فقط به «بدون درز بودن» وابسته نیست. ترکیب شیمیایی فولاد، فرآیند تولید، عملیات حرارتی و کنترل کیفیت همگی روی عملکرد لوله تاثیر دارند.
تفاوت لوله مانیسمان و لوله درزدار
مهم ترین تفاوت این دو، همان طور که از نامشان مشخص است، وجود یا نبود درز جوش است.
در لوله درزدار، ورق یا نوار فولادی به شکل استوانه درآمده و لبه های آن به یکدیگر جوش داده می شوند. اما در لوله مانیسمان، محصول بدون ایجاد درز جوش طولی تولید می شود.
این تفاوت در بعضی سرویس های صنعتی اهمیت زیادی پیدا می کند.
لوله مانیسمان
- بدون درز جوش طولی
- مناسب برای بسیاری از سرویس های فشار و دمای بالا
- تولید پیچیده تر
- معمولا قیمت بالاتر
- مناسب برای کاربردهای حساس صنعتی
لوله درزدار
- دارای درز جوش
- تنوع بسیار زیاد در ابعاد
- امکان تولید در قطرهای بزرگ
- معمولا اقتصادی تر
- مناسب برای طیف گسترده ای از کاربردهای صنعتی و ساختمانی
البته نمی توان گفت لوله مانیسمان همیشه بهتر از لوله درزدار است. انتخاب بین این دو باید بر اساس استاندارد طراحی، فشار، دما، سیال، قطر، ضخامت و الزامات پروژه انجام شود.
انواع لوله مانیسمان
لوله های بدون درز را می توان از جنبه های مختلف دسته بندی کرد.
لوله مانیسمان کربن استیل
این لوله ها از فولاد کربنی ساخته می شوند و در خطوط مختلف صنعتی، نفت و گاز و تاسیسات مورد استفاده قرار می گیرند.
استانداردهای مختلفی برای این محصولات وجود دارد و انتخاب گرید مناسب به شرایط سرویس بستگی دارد.
لوله مانیسمان آلیاژی
در سرویس هایی که شرایط دما، فشار یا خوردگی خاصی وجود دارد، ممکن است از فولادهای آلیاژی استفاده شود.
برای مثال، برخی لوله های آلیاژی در سیستم های دمای بالا و تجهیزات نیروگاهی کاربرد دارند.
لوله مانیسمان استنلس استیل
لوله های بدون درز از جنس Stainless Steel برای سرویس هایی که مقاومت به خوردگی اهمیت زیادی دارد مورد استفاده قرار می گیرند.
نوع آلیاژ استیل نیز باید بر اساس محیط کاری و مشخصات طراحی انتخاب شود.
استانداردهای مهم لوله مانیسمان
در پروژه های صنعتی، صرفا دانستن قطر و ضخامت لوله کافی نیست. استاندارد تولید یکی از مهم ترین مشخصات فنی محصول است.
برخی استانداردهای شناخته شده در زمینه لوله های بدون درز عبارتند از:
- ASTM A106 برای لوله های کربن استیل بدون درز در سرویس دمای بالا
- ASTM A53 برای برخی لوله های فولادی مناسب برای سرویس های مکانیکی و فشاری

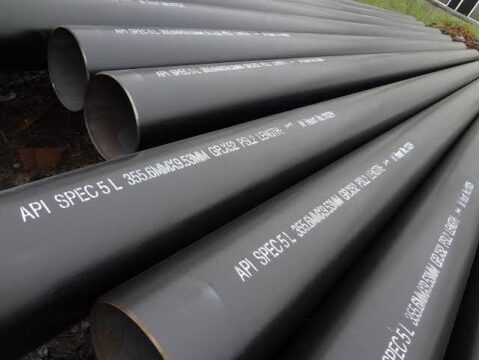

- API 5L برای لوله های مورد استفاده در خطوط انتقال نفت و گاز
- ASTM A333 برای لوله های فولادی مناسب سرویس های دمای پایین
- ASTM A335 برای برخی لوله های فولادی آلیاژی بدون درز در سرویس دمای بالا
هر کدام از این استانداردها الزامات مشخصی برای ترکیب شیمیایی، خواص مکانیکی، ابعاد، تست و بازرسی دارند.
بنابراین هنگام خرید، عبارت «مانیسمان» به تنهایی اطلاعات فنی کافی به شما نمی دهد.
Schedule در لوله مانیسمان چیست؟
یکی از مشخصاتی که هنگام خرید لوله زیاد با آن مواجه می شوید، Schedule یا SCH است.
SCH به صورت کلی برای بیان رده ضخامت لوله استفاده می شود. برای مثال ممکن است در بازار با عباراتی مانند:
SCH 40، SCH 80، SCH 160
مواجه شوید.
اما یک نکته مهم وجود دارد: ضخامت واقعی یک لوله فقط با نگاه کردن به عدد Schedule مشخص نمی شود و به قطر اسمی لوله نیز وابسته است.
به همین دلیل برای انتخاب ضخامت باید جدول ابعادی استاندارد مربوط به همان NPS را بررسی کرد.
مطالعه بیشتر : اسکجول لوله چیست؟
کاربرد لوله مانیسمان
لوله های بدون درز در صنایع مختلف استفاده می شوند، اما بیشترین اهمیت آنها را می توان در صنایع فرایندی و زیرساختی مشاهده کرد.
از جمله کاربردها:
- خطوط انتقال نفت و گاز
- پالایشگاه ها
- صنایع پتروشیمی
- نیروگاه ها
- سیستم های بخار
- خطوط فرایندی
- تجهیزات تحت فشار
- سیستم های هیدرولیک
- صنایع شیمیایی
- برخی سیستم های آب و تاسیسات صنعتی
در هر یک از این کاربردها باید استاندارد و گرید متناسب با شرایط پروژه انتخاب شود.
چگونه لوله مانیسمان اصل را تشخیص دهیم؟
تشخیص لوله باکیفیت فقط با نگاه کردن به ظاهر آن همیشه امکان پذیر نیست. برای پروژه های صنعتی، مدارک و تست های فنی اهمیت بسیار بیشتری دارند.
هنگام خرید بهتر است موارد زیر بررسی شوند:
استاندارد و Specification:
مشخص کنید لوله دقیقا بر اساس چه استانداردی تولید شده است.
گرید متریال:
برای مثال مشخص شود محصول چه Gradeای دارد و ترکیب شیمیایی آن با استاندارد مطابقت دارد یا خیر.
ابعاد:
قطر خارجی، ضخامت و طول لوله باید با سفارش و استاندارد مطابقت داشته باشد.
Heat Number:
شماره ذوب یا Heat Number امکان ردیابی متریال را فراهم می کند.
MTC:
گواهی متریال یا Material Test Certificate یکی از مدارک مهم هنگام خرید لوله های صنعتی است.
تست و بازرسی:
بسته به استاندارد و سفارش پروژه ممکن است تست های مختلفی مانند Hydrostatic Test، تست های مکانیکی و تست های غیرمخرب مورد نیاز باشند.
بنابراین اگر لوله ای فقط با عنوان «مانیسمان درجه یک» عرضه شود ولی استاندارد و مدارک مشخصی نداشته باشد، این عنوان به تنهایی ارزش فنی زیادی ندارد.
قیمت لوله مانیسمان به چه عواملی بستگی دارد؟
قیمت لوله مانیسمان ثابت نیست و عوامل مختلفی روی آن تاثیر می گذارند.
مهم ترین عوامل عبارتند از:
- قطر اسمی لوله
- ضخامت یا Schedule
- جنس و Grade
- استاندارد تولید
- برند و کشور سازنده
- طول و وزن محصول
- شرایط بازار فولاد
- هزینه حمل و واردات
- مقدار سفارش
به همین دلیل مقایسه قیمت دو لوله فقط بر اساس سایز می تواند گمراه کننده باشد. ممکن است دو لوله هر دو 4 اینچ باشند، اما به دلیل تفاوت در Schedule، Grade یا استاندارد، قیمت و کاربرد کاملا متفاوتی داشته باشند.
آیا لوله مانیسمان برای همه پروژه ها مناسب است؟
خیر.
این یکی از مهم ترین نکاتی است که در انتخاب لوله باید به آن توجه کرد. بدون درز بودن لوله به خودی خود دلیل کافی برای انتخاب آن نیست.
اگر پروژه به لوله درزدار طبق استاندارد اجازه استفاده می دهد، استفاده از لوله مانیسمان ممکن است صرفا هزینه را افزایش دهد. از طرف دیگر، در برخی سرویس های حساس، استفاده از محصول بدون درز می تواند بخشی از الزامات طراحی یا مشخصات فنی پروژه باشد.
در نهایت باید Design Code، Piping Class، شرایط سرویس و اسپک پروژه را مبنا قرار داد.
جمع بندی
لوله مانیسمان همان Seamless Pipe است؛ محصولی که بدون درز جوش طولی تولید می شود و به همین دلیل در بسیاری از سرویس های صنعتی حساس مورد استفاده قرار می گیرد.
اما هنگام خرید نباید فقط به عبارت «لوله مانیسمان» توجه کرد. استاندارد، Grade، ابعاد، Schedule، فرآیند تولید، تست ها و مدارک متریال همگی باید بررسی شوند.
اگر در زمینه پایپینگ، نفت و گاز یا پتروشیمی فعالیت می کنید، شناخت استانداردهای مربوط به لوله ها می تواند جلوی بسیاری از اشتباهات هنگام انتخاب و خرید متریال را بگیرد.
