انتخاب تریم گیت ولو API 600؛ راهنمای کاربردی مهندسان پایپینگ

انتخاب تریم مناسب یکی از عوامل مهم در عملکرد صحیح و افزایش عمر گیت ولو (Gate Valve) در صنایع نفت، گاز، پالایشگاه و پتروشیمی است. تریم مشخص می کند قطعات داخلی و سطوح آب بندی شیر از چه موادی ساخته شوند و در برابر خوردگی، سایش و گالینگ چه مقاومتی داشته باشند.

استاندارد API 600 الزامات طراحی و ساخت گیت ولوهای فولادی با بونت پیچ و مهره ای را مشخص می کند. در این استاندارد، ترکیب مواد قطعات داخلی با شماره تریم تعریف می شود تا انتخاب شیر برای شرایط مختلف فرایندی با دقت بیشتری انجام شود.

تریم های 1، 5، 8، 10 و 12 از جمله شماره هایی هستند که در مشخصات فنی گیت ولوها با آنها مواجه می شویم. تفاوت این تریم ها در جنس قطعات و نحوه اجرای سطوح آب بندی است. به همین دلیل، انتخاب تریم باید براساس نوع سیال، دما، فشار، احتمال خوردگی و شرایط عملکرد شیر انجام شود.

در این مقاله، اجزای تریم گیت ولو API 600، تفاوت تریم های رایج، کاربرد استلایت 6 و هاردفیسینگ و نکات مهم انتخاب تریم برای سرویس های صنعتی را بررسی می کنیم.

تریم گیت ولو (Gate Valve Trim) چیست؟

تریم به مجموعه قطعات و سطوح داخلی موثر در عملکرد مکانیکی و آب بندی گیت ولو گفته می شود. جنس این قطعات نقش مهمی در دوام شیر، کیفیت آب بندی و مقاومت آن در برابر سایش و خوردگی دارد.

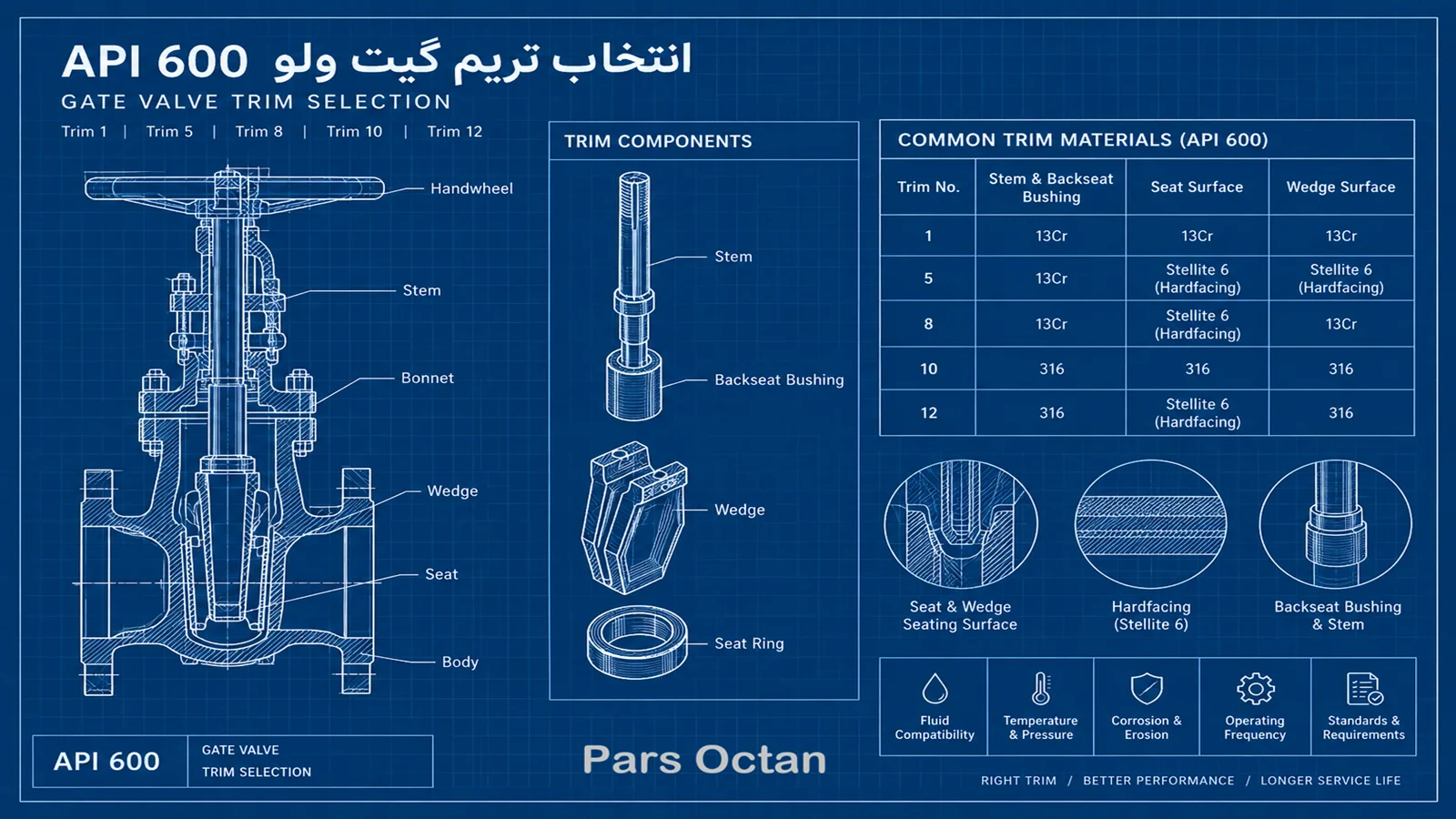

مهم ترین اجزای مرتبط با تریم گیت ولو عبارت اند از:

• استم (Stem): قطعه ای که نیروی فلکه دستی یا اکچویتور را به ویج منتقل می کند.
• سطح آب بندی ویج (Wedge Seating Surface): سطحی از ویج که هنگام بسته شدن شیر با سیت تماس پیدا می کند.
• سطح آب بندی سیت (Seat Seating Surface): سطح مقابل ویج که همراه با آن آب بندی شیر را ایجاد می کند.
• بوش بک سیت (Backseat Bushing): بخشی از مجموعه بک سیت که در طراحی های مربوط، هنگام باز شدن کامل شیر با سطح بک سیت استم تماس پیدا می کند.

در انتخاب تریم باید به جنس قطعات و وضعیت سطوح آب بندی توجه کرد. برای مثال، ممکن است بدنه گیت ولو از فولاد کربنی ساخته شده باشد، اما سطوح آب بندی آن از 13Cr یا آلیاژهای سخت مانند استلایت باشند.

این تفاوت در جنس مواد به سازنده اجازه می دهد مقاومت مکانیکی بدنه و مقاومت سایشی سطوح آب بندی را متناسب با نیاز سرویس انتخاب کند.

نکته مهم این است که شماره تریم به تنهایی مشخص نمی کند شیر برای هر دما، فشار یا سیالی مناسب است. شرایط واقعی فرایند و مشخصات سازنده باید همزمان بررسی شوند.

تفاوت تریم های API 600

شماره تریم یک شناسه استاندارد برای ترکیب مواد قطعات داخلی گیت ولو است. این شماره در دیتاشیت، سفارش خرید و مدارک فنی شیر استفاده می شود.

در ادامه، چند تریم رایج و ویژگی های کلی آنها را بررسی می کنیم.

تریم 1؛ تریم پایه 13Cr

در تریم 1، قطعات اصلی تریم معمولا از فولاد زنگ نزن مارتنزیتی 13Cr، مانند گریدهای خانواده 410، انتخاب می شوند.

این تریم در بسیاری از سرویس های عمومی کاربرد دارد و از نظر هزینه می تواند گزینه مناسبی باشد؛ البته به شرط آنکه جنس مواد با سیال و شرایط کاری سازگار باشد.

کاربردهای احتمالی تریم 1 عبارت اند از:

• خطوط عمومی نفت و هیدروکربن های سازگار با 13Cr
• سرویس هایی با خورندگی محدود
• کاربردهایی که شرایط کاری، استفاده از هاردفیسینگ را ضروری نمی کند

محدودیت مهم این تریم، مقاومت محدودتر آن در برابر بعضی محیط های خورنده و احتمال گالینگ در تماس لغزشی سطوح فلزی تحت بار زیاد است. بنابراین، اختلاف فشار هنگام بستن شیر، تعداد دفعات عملکرد و وضعیت سیال باید در انتخاب آن لحاظ شوند.

تریم 5؛ هاردفیسینگ هر دو سطح آب بندی

در آرایش متداول تریم 5، هر دو سطح آب بندی ویج و سیت با آلیاژ سخت، معمولا استلایت 6، هاردفیس می شوند. استم و بوش بک سیت نیز معمولا از 13Cr انتخاب می شوند.

هاردفیسینگ هر دو سطح می تواند مقاومت آنها را در برابر سایش و آسیب های ناشی از تماس لغزشی افزایش دهد.

این تریم در شرایطی که دوام سطوح آب بندی اهمیت بالایی دارد، قابل بررسی است؛ از جمله:

• برخی سرویس های بخار با شرایط کاری سخت
• خطوطی با اختلاف فشار قابل توجه هنگام بسته شدن شیر
• کاربردهایی که سایش یا فرسایش سطوح آب بندی محتمل است

با این حال، تریم 5 برای تمام سرویس های دما بالا الزامی نیست. انتخاب نهایی باید با توجه به شرایط فرایندی، مشخصات شیر و توصیه سازنده انجام شود.

تریم 8؛ هاردفیسینگ یک سطح آب بندی

یکی از تفاوت های مهم تریم 5 و تریم 8 به نحوه هاردفیسینگ سطوح آب بندی مربوط می شود.

در آرایش متداول تریم 8، سطح آب بندی سیت هاردفیس می شود، در حالی که سطح آب بندی ویج معمولا از 13Cr باقی می ماند. استم و بوش بک سیت نیز معمولا از 13Cr هستند.

این ترکیب می تواند در شرایطی که هاردفیسینگ سیت کافی است، تعادل مناسبی بین هزینه و عملکرد ایجاد کند.

کاربردهای احتمالی آن شامل برخی سرویس های عمومی نفت و گاز، هیدروکربن ها و خطوط صنعتی است که نیاز به مقاومت سایشی بیشتر در سطح سیت دارند.

اگر شیر با اختلاف فشار زیاد، عملکرد مکرر یا احتمال سایش شدید مواجه باشد، باید بررسی شود که آیا تریم 8 کافی است یا هاردفیسینگ هر دو سطح در تریم 5 انتخاب مناسب تری خواهد بود.

تریم 10؛ تریم استنلس استیل 316

در تریم 10، قطعات اصلی تریم بر پایه استنلس استیل 316 انتخاب می شوند. این ترکیب در سرویس هایی که مقاومت خوردگی 13Cr کافی نیست، می تواند گزینه مناسبی باشد.

از کاربردهای احتمالی آن می توان به برخی سیالات شیمیایی خورنده و سرویس هایی اشاره کرد که به مقاومت خوردگی بیشتری نیاز دارند.

با این حال، استنلس استیل 316 در برابر همه محیط های خورنده مقاوم نیست. در بعضی محیط های حاوی کلرید، خوردگی حفره ای یا شیاری ممکن است رخ دهد. همچنین تماس لغزشی دو سطح استنلس استیل مشابه می تواند احتمال گالینگ را افزایش دهد.

بنابراین، انتخاب تریم 10 باید براساس ترکیب شیمیایی سیال، دمای کاری و الزامات پروژه انجام شود.

تریم 12؛ استنلس استیل 316 با هاردفیسینگ سیت

در آرایش متداول تریم 12، قطعات اصلی تریم از استنلس استیل 316 انتخاب می شوند و سطح آب بندی سیت با آلیاژ سخت، معمولا استلایت 6، هاردفیس می شود.

این ترکیب در شرایطی قابل بررسی است که مقاومت خوردگی جنس پایه و دوام سطح آب بندی هر دو اهمیت داشته باشند.

با این حال، تریم 12 به تنهایی تضمین کننده مناسب بودن شیر برای سرویس ترش نیست. در سرویس های حاوی H2S، انطباق مواد با الزامات NACE MR0175/ISO 15156، سختی مجاز، شرایط ساخت و مشخصات پروژه باید جداگانه بررسی شود.

جدول مقایسه تریم های رایج گیت ولو API 600

جدول زیر برای مقایسه اولیه چند تریم پرکاربرد ارائه شده است. ترکیب دقیق مواد باید با جدول رسمی تریم در ویرایش مورد استفاده API 600 و مدارک تایید شده سازنده تطبیق داده شود.

توجه فنی: جدول بالا خلاصه ای از آرایش های متداول است و جایگزین جدول رسمی استاندارد نیست. شماره تریم، جنس پایه قطعات، نوع آلیاژ هاردفیسینگ و جزئیات ساخت باید از نسخه معتبر استاندارد و مدارک سازنده کنترل شوند.

هاردفیسینگ و استلایت 6 در گیت ولو

هاردفیسینگ (Hardfacing) به فرایند ایجاد یک لایه مقاوم به سایش روی سطح قطعه گفته می شود. در گیت ولوها، این لایه معمولا روی سطح آب بندی سیت یا ویج اجرا می شود تا مقاومت سطح در برابر سایش، فرسایش و آسیب های ناشی از تماس فلزی افزایش یابد.

یکی از آلیاژهای رایج برای این کار، استلایت 6 (Stellite 6) است که در خانواده آلیاژهای پایه کبالت قرار می گیرد.

مزایای هاردفیسینگ عبارت اند از:

• افزایش مقاومت سطوح آب بندی در برابر سایش
• کاهش احتمال گالینگ در شرایط کاری مناسب
• افزایش دوام سطح در برابر فرسایش
• امکان استفاده از یک لایه مقاوم روی قطعه، بدون نیاز به ساخت کل قطعه از آلیاژ گران قیمت

البته هاردفیسینگ به تنهایی تضمین کننده آب بندی مناسب نیست. کیفیت اجرای روکش، ضخامت نهایی، ماشین کاری، لپینگ و مونتاژ صحیح نیز اهمیت زیادی دارند.

تفاوت 13Cr و استلایت 6

13Cr یک فولاد زنگ نزن مارتنزیتی است که در ساخت قطعات اصلی تریم استفاده می شود. استلایت 6 در مقابل، یک آلیاژ سخت پایه کبالت است که معمولا به صورت لایه روی سطح قطعه اعمال می شود.

به همین دلیل، این دو ماده لزوما جایگزین مستقیم یکدیگر نیستند. در بسیاری از طراحی ها، 13Cr جنس پایه قطعه است و استلایت برای افزایش مقاومت سطح آب بندی به کار می رود.

انتخاب بین تریم 1، 8 و 5 باید براساس شدت شرایط کاری و نیاز واقعی به هاردفیسینگ انجام شود، نه صرفا بر اساس قیمت اولیه شیر.

عوامل موثر در انتخاب تریم گیت ولو

برای انتخاب صحیح تریم API 600 باید علاوه بر شماره تریم، شرایط واقعی فرایند نیز بررسی شوند.

1. نوع سیال و ترکیب شیمیایی

وجود آب، کلریدها، ترکیبات گوگردی، ذرات جامد و سایر مواد خورنده می تواند بر انتخاب جنس قطعات داخلی اثر بگذارد.

برای مثال، 13Cr ممکن است در یک سرویس هیدروکربنی تمیز عملکرد مناسبی داشته باشد، اما در محیطی با شرایط خوردگی متفاوت، استفاده از آلیاژ دیگری ضروری شود.

2. دما و فشار کاری

افزایش دما می تواند خواص مکانیکی و رفتار خوردگی مواد را تغییر دهد. فشار خط و اختلاف فشار هنگام بستن شیر نیز بر نیروی مورد نیاز برای آب بندی و احتمال آسیب به سطوح اثر می گذارند.

به همین دلیل، انتخاب تریم باید همراه با بررسی فشار و دمای طراحی، کلاس فشاری شیر و محدودیت های اعلام شده توسط سازنده انجام شود.

3. اختلاف فشار هنگام بستن شیر

در بعضی شرایط، اختلاف فشار دو طرف شیر باعث افزایش نیروی لازم برای بسته شدن می شود. بار تماس بیشتر می تواند احتمال خراشیدگی، سایش و گالینگ را افزایش دهد.

در سرویس هایی با اختلاف فشار زیاد یا عملکرد مکرر، بررسی تریم های هاردفیس شده اهمیت بیشتری دارد.

4. تعداد دفعات عملکرد شیر

گیت ولوهایی که به ندرت برای ایزولاسیون استفاده می شوند، از نظر سایش تماسی شرایط متفاوتی نسبت به شیرهایی دارند که به طور مکرر باز و بسته می شوند.

تعداد سیکل های عملکرد و شرایط بهره برداری باید در انتخاب تریم و اکچویتور لحاظ شوند.

5. الزامات سرویس ترش

در سرویس های حاوی H2S، انتخاب مواد باید با الزامات قابل اعمال NACE MR0175/ISO 15156 و مشخصات پروژه مطابقت داشته باشد.

صرف انتخاب تریم 12 یا استفاده از استنلس استیل 316 به معنای تایید خودکار برای سرویس ترش نیست. سختی مواد، شرایط ساخت، عملیات حرارتی و مقاومت در برابر مکانیسم های ترک خوردگی مرتبط با محیط باید بررسی شوند.

6. سرویس دمای پایین و LNG

در سرویس های دمای پایین، چقرمگی مواد و مقاومت آنها در برابر شکست ترد اهمیت زیادی دارد. انتخاب جنس قطعات باید با حداقل دمای طراحی و الزامات آزمون های مربوط هماهنگ باشد.

استنلس استیل آستنیتی 316 در بسیاری از کاربردهای دمای پایین گزینه مناسبی است، اما شماره تریم به تنهایی تاییدیه گیت ولو برای سرویس برودتی یا LNG محسوب نمی شود.

گالینگ در گیت ولو چیست؟

گالینگ (Galling) نوعی سایش چسبان است که در اثر تماس و حرکت نسبی سطوح فلزی تحت فشار رخ می دهد. در این حالت، بخش هایی از دو سطح ممکن است به یکدیگر بچسبند و هنگام حرکت باعث انتقال ماده، خراشیدگی یا آسیب شوند.

در گیت ولو، گالینگ می تواند روی سطوح آب بندی ویج و سیت رخ دهد و به افزایش نیروی عملکرد یا نشتی منجر شود.

برای کاهش احتمال گالینگ می توان اقدامات زیر را در نظر گرفت:

• انتخاب ترکیب مواد مناسب برای سطوح تماس
• استفاده از هاردفیسینگ در صورت نیاز فرایندی
• کنترل کیفیت ماشین کاری و لپینگ سطوح آب بندی
• بررسی نیروی بسته شدن و عملکرد صحیح اکچویتور
• رعایت دستورالعمل های نصب و نگهداری سازنده
• جلوگیری از عملکرد شیر خارج از شرایط طراحی

انتخاب تریم مناسب یکی از راهکارهای کاهش خطر گالینگ است، اما کیفیت ساخت و شرایط بهره برداری نیز نقش مهمی دارند.

گیر کردن ویج بر اثر انبساط و انقباض حرارتی

تغییرات دما می تواند باعث تغییر ابعاد اجزای گیت ولو و محدود شدن حرکت ویج شود. در بعضی شرایط، شیر پس از بسته شدن در دمای بالا و سپس سرد شدن، به سختی باز می شود.

نوع ویج، لقی طراحی شده، وضعیت راهنماها و تغییرات دمایی می توانند در بروز این مشکل نقش داشته باشند.

ویج انعطاف پذیر (Flexible Wedge) در مقایسه با بعضی طراحی های صلب، قابلیت بیشتری برای جبران تغییر شکل های محدود دارد؛ اما استفاده از آن به تنهایی مانع تمام مشکلات ناشی از تغییرات دما نمی شود.

برای کاهش خطر گیر کردن ویج باید موارد زیر بررسی شوند:

• سازگاری طراحی ویج با شرایط دما و فشار
• لقی های طراحی شده و ابعاد راهنماها
• روش راه اندازی و تغییرات دمایی خط
• کیفیت ماشین کاری و مونتاژ
• انتخاب تریم متناسب با شرایط عملکرد شیر

بازرسی تریم گیت ولو پیش از نصب

بازرسی شیر پیش از نصب، به ویژه در خطوط حساس نفت، گاز و بخار، به شناسایی عیوب ساخت و آسیب های حمل ونقل کمک می کند.

موارد زیر باید متناسب با برنامه بازرسی پروژه و دستورالعمل سازنده بررسی شوند:

• بازرسی چشمی سطوح آب بندی: بررسی خراش، خوردگی، لب پریدگی و سایر آسیب های قابل مشاهده.
• کنترل کیفیت هاردفیسینگ: بررسی مدارک جوشکاری، ضخامت روکش و نتایج آزمون های مورد نیاز.
• کنترل ابعادی: بررسی ابعاد قطعات و لقی های مهم مطابق نقشه های تایید شده.
• کنترل استم: بررسی وضعیت سطح و راستایی استم براساس معیارهای پذیرش سازنده.
• بررسی سیت رینگ ها: اطمینان از نصب صحیح و انطباق با روش مونتاژ اعلام شده توسط سازنده.
• کنترل مدارک مواد: تطبیق گواهی مواد، شماره تریم و مشخصات سفارش با مدارک تایید شده.
• آزمون فشار و نشتی: بررسی نتایج آزمون های انجام شده مطابق API 598 و مشخصات خرید.

آزمون مایع نافذ (PT) ممکن است در صورت الزام مشخصات پروژه برای بررسی ناپیوستگی های سطحی به کار رود. روش آزمون و معیار پذیرش باید متناسب با قطعه و الزامات فنی تعیین شود.

آزمون های پوسته، بک سیت و نشتی سیت نیز باید طبق استاندارد قراردادی و مشخصات خرید انجام شوند. فشار آزمون، روش اجرا و معیار پذیرش باید با نوع شیر و الزامات پروژه مطابقت داشته باشند.

اشتباهات رایج در انتخاب تریم API 600

انتخاب تریم فقط براساس دما

دمای بالا به تنهایی تعیین نمی کند که تریم 5 یا 8 مناسب است. اختلاف فشار، نوع سیال، شرایط عملکرد و الزامات خوردگی نیز باید بررسی شوند.

یکسان دانستن تریم 5 و تریم 8

در آرایش متداول، هر دو سطح آب بندی در تریم 5 هاردفیس می شوند، اما در تریم 8 معمولا فقط سطح سیت هاردفیس است. این تفاوت بر هزینه و مقاومت سایشی اثر می گذارد.

فرض مقاومت کامل استنلس استیل 316 در برابر خوردگی

استنلس استیل 316 در برابر تمام سیالات خورنده مقاوم نیست. انتخاب آن باید با توجه به ترکیب سیال، دما و شرایط محیطی انجام شود.

فرض انطباق خودکار تریم 12 با سرویس ترش

سرویس ترش به بررسی جداگانه الزامات NACE MR0175/ISO 15156 نیاز دارد. شماره تریم به تنهایی انطباق مواد را تضمین نمی کند.

نادیده گرفتن مدارک سازنده

شماره تریم باید با ترکیب واقعی مواد قطعات، گواهی مواد و نقشه های تایید شده تطبیق داده شود. در خریدهای حساس، درج صریح مواد مورد نیاز در دیتاشیت و سفارش خرید اهمیت زیادی دارد.

سوالات متداول درباره تریم گیت ولو API 600

تفاوت تریم 5 و تریم 8 چیست؟

در آرایش متداول API 600، در تریم 5 هر دو سطح آب بندی ویج و سیت هاردفیس می شوند؛ در تریم 8 معمولا سطح آب بندی سیت هاردفیس است و سطح ویج از 13Cr ساخته می شود. انتخاب بین این دو به شرایط کاری و نیاز به مقاومت سایشی بستگی دارد.

تریم 1 برای چه سرویس هایی مناسب است؟

تریم 1 معمولا برای سرویس های عمومی با خورندگی محدود و شرایط کاری سازگار با 13Cr استفاده می شود. مناسب بودن آن باید با توجه به سیال، دما، فشار و تعداد دفعات عملکرد بررسی شود.

تفاوت تریم 10 و تریم 12 چیست؟

تریم 10 معمولا از استنلس استیل 316 تشکیل می شود، در حالی که در تریم 12 سطح آب بندی سیت با آلیاژ سخت، معمولا استلایت 6، هاردفیس می شود. تریم 12 می تواند در شرایطی که دوام سطح سیت اهمیت بیشتری دارد، گزینه مناسبی باشد.

آیا تریم 12 برای سرویس ترش مناسب است؟

نمی توان صرفا براساس شماره تریم پاسخ قطعی داد. برای سرویس ترش باید جنس مواد و شرایط ساخت با الزامات NACE MR0175/ISO 15156 و مشخصات پروژه تطبیق داده شوند.

آیا استلایت 6 برای تمام گیت ولوهای دما بالا ضروری است؟

خیر. ضرورت استفاده از استلایت 6 به شرایط کاری بستگی دارد. در بعضی سرویس ها تریم ساده تر کافی است و در بعضی دیگر هاردفیسینگ یک یا هر دو سطح آب بندی توجیه فنی دارد.

تفاوت API 600 و API 598 چیست؟

API 600 الزامات طراحی و ساخت گیت ولوهای فولادی مشمول این استاندارد را پوشش می دهد. API 598 به بازرسی و آزمون شیرها، از جمله آزمون های فشار و نشتی، مربوط است. این دو استاندارد نقش های متفاوتی دارند و جایگزین یکدیگر نیستند.

جمع بندی؛ چگونه تریم مناسب گیت ولو را انتخاب کنیم؟

انتخاب تریم مناسب گیت ولو API 600 باید براساس شرایط واقعی فرایند و مشخصات فنی شیر انجام شود.

برای سرویس های عمومی، تریم 1 می تواند گزینه اقتصادی مناسبی باشد. تریم 8 در شرایطی که هاردفیسینگ سیت کافی است قابل بررسی است و تریم 5 زمانی اهمیت پیدا می کند که هاردفیسینگ هر دو سطح آب بندی مورد نیاز باشد.

در سرویس های خورنده نیز تریم های پایه 316 مانند تریم 10 و 12 ممکن است گزینه مناسبی باشند، اما سازگاری شیمیایی و الزامات ویژه فرایند باید جداگانه بررسی شوند.

پیش از نهایی کردن سفارش خرید، موارد زیر را کنترل کنید:

• فشار و دمای طراحی و بهره برداری
• نوع سیال و ترکیب شیمیایی آن
• شماره تریم و جنس دقیق قطعات داخلی
• نیاز به هاردفیسینگ و نوع آلیاژ مورد استفاده
• الزامات خوردگی و انطباق با استانداردهای مرتبط
• مدارک مواد، کیفیت ساخت و نتایج آزمون شیر
• انطباق نهایی با ویرایش قراردادی API 600 و مشخصات پروژه

اصل مهم در انتخاب تریم این است که ترکیب مواد باید با شرایط واقعی سرویس مطابقت داشته باشد. انتخاب گران ترین تریم لزوما بهترین تصمیم مهندسی نیست.
